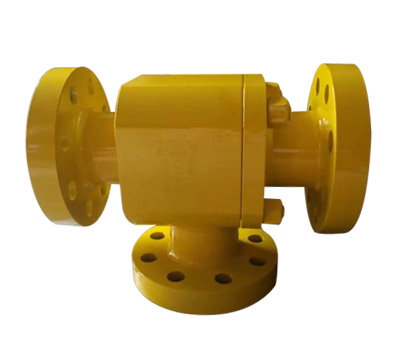

1500LB美标高压锻造L型三通球阀

型号：不锈钢美标三通球阀

材质：wcb

压力环境：高压

流动方向：换向

工作温度：常温

驱动方式：手动

标准：国标

结构形式：三通式

连接形式：法兰

公称通径：125mm

适用介质：水

标准：国标



产品概述:



美标三通球阀可分为L型和T型。L型三通球阀用于介质流向的切换，能使相互垂直的两个通道连通（如流向图L型）。三通球阀一般采用两阀座结构，亦可根据用户要求采用四阀座结构。四阀座密封三通球阀具有造型美观、结构紧凑合理，它不仅可实现介质流向的切换，也可使三个通道相互连通，同时也可关闭任一通道，使另外两个通道连通，灵活控制管路中介质的合流或分流。



工作原理：



美标三通球阀在介质压力作用下，球体能产生一定的位移并紧压在出口端的密封面上，保证出口端密封。浮动球球阀的结构简单，密封性好，但球体承受工作介质的载荷全部传给了出口密封圈，因此要考虑密封圈材料能否经受得住球体介质的工作载荷。这种结构，广泛用于高中压球阀。 受压后不产生移动。美标三通球阀都带有浮动阀座，受介质压力后，阀座产生移动，使密封圈紧压在球体上，以保证密封。通常在与球体的上、下轴上装有轴承，操作扭距小，适用于高压和大口径的阀门。为了减少球阀的操作扭矩和增加密封的可靠程度，近年来又出现了油封球阀，既在密封面间压注特制的润滑油，以形成一层油膜，即增强了密封性，又减少了操作扭矩，更适用高压大口径的球阀。
