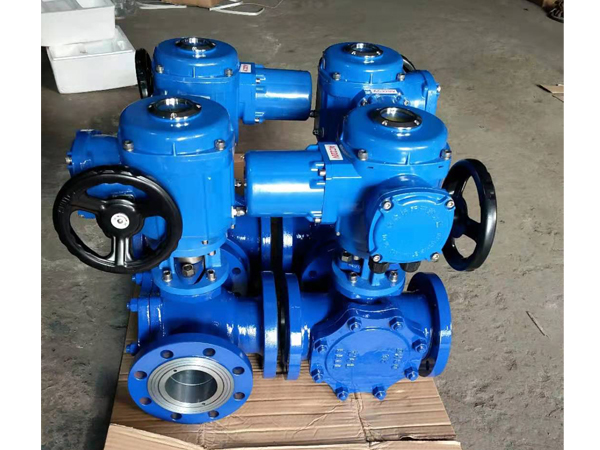

Q945Y-16C DN80电动三通球阀

简要描述： Q945Y电动法兰三通球阀以AC220V单相交流电为力源，接受控制系统 (或操作器) 来的220V开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的换向作用。 Q945Y-16C DN80电动三通球阀产品特点： 1、结构紧凑、启闭迅速、流道畅通、流体阻力小。 2，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。 3、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。 4、一阀多用：任

产品型号：Q945Y-16C DN80电动三通球阀
产品分类：三通球阀

产品咨询联系我们

产品分类

相关新闻

详细介绍

Q945Y电动法兰三通球阀以AC220V单相交流电为力源，接受控制系统 (或操作器) 来的220V开关信号，并通过单相电源切换驱动可逆单相齿轮减速电机，按规定的组合要求，使球阀实现对管路流体的换向作用。

Q945Y-16C DN80电动三通球阀产品特点：
1、结构紧凑、启闭迅速、流道畅通、流体阻力小。
2，维修方便：在系统卸压后，无需拆下整个阀体就可进行检查和维修。
3、密封性能好：利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
4、一阀多用：任一通口可用作入口而无泄漏，三通既可制成L型通口，也可制成T型通口。

Q945Y-16C DN80电动三通球阀外形尺寸及连接尺寸：

公称通径 DN(mm)	15	20	25	32	40	50	65	80	100	125	150	200
L	150	150	180	200	220	240	260	280	320	380	440	550
L1	75	75	90	100	110	120	130	140	160	190	220	275
H	根据所配执行机构而定
D	95	105	115	140	150	165	185	200	220	250	285	340
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	46	56	65	76	84	99	118	132	156	184	211	266
b	14	16	16	18	18	20	20	20	22	22	24	24
A、A1	根据阀门所需力矩而定，配置机型不同，外形尺寸也不相同
