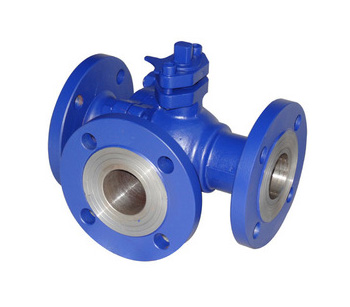

三通硬密封球阀

简要描述： 执行标准： 1、设计:GB/T12237-89; 2、结构长度:GB12221-1989; 3、连接法兰:JB/T79.1-79.4 GB/T9113.1-9113.4; 4、阁门试脸:GB/T13927-89; 主要尺寸及重量： 公称通径 尺寸（mm）

  • 产品型号：三通硬密封球阀
  • 产品分类：三通球阀
产品咨询联系我们

产品分类

相关新闻

Related Articles

详细介绍

执行标准：
1、设计:GB/T12237-89;
2、结构长度:GB12221-1989;
3、连接法兰:JB/T79.1-79.4   GB/T9113.1-9113.4;
4、阁门试脸:GB/T13927-89;

主要尺寸及重量：
公称通径 尺寸（mm） 重量（kg）
D D1 L L1 L0 H Z-φd
25 115 85 180 90 120 88 4-φ14 5.4
32 135 100 200 100 180 100 4-φ18 82
40 145 110 220 110 200 110 4-φ18 12.6
50 160 125 240 120 200 130 4-φ18 16
65 180 145 260 130 220 145 4-φ18 24.5
80 195 160 280 140 280 165 8-φ18 26.4
100 215 180 320 160 400 195 8-φ18 55.2
125 245 210 380 190 980 245 8-φ18 -
150 280 240 440 220 1400 270 8-φ23 -
200 335 295 550 275 1500 290 12-φ23 -
250 405 355 670 335 1500 380 12-φ23 -
300 460 410 720 360 1500 420 12-φ23 -



主要部件材质：
序号 零件名称 主要采用材质(常规配盆)
1 阀体 A126WCB A341CF8 A351 CF3M
2 垫片 PTFE/PPL PTFE/PPL PTFE/PPL
3 球体 WCB+HCr A351 CF8 A351 CF3M
4 密封圈 PTFE/PL PTFE/PPL PTFE/PPL
5 垫片 PTFE/PPL PTFE/PPL PTFE/PPL
6 阀杆 2Cr13 A182 F304 A 182 F316
